mdfBIM
Datenfusion zur teilautomatisierten Generierung eines objektbasierten digitalen Bestandsmodells von Eisenbahninfrastrukturanlagen
Zuletzt aktualisiert am 31.03.2025
Projektbeschreibung
Problem
Das hohe Durchschnittsalter der deutschen Bahninfrastruktur stellt für Neu- und Umbaumaßnahmen eine große Herausforderung dar. Bestandsunterlagen sind aktuell in der Regel nur in sehr heterogenen Formaten und oftmals nur in unzureichender Genauigkeit und Vollständigkeit vorhanden. Für eine künftig effiziente und digitale Instandhaltung ist ein georeferenziertes, objektorientiertes Geometriemodell mit einer hohen räumlichen Auflösung und Genauigkeit unabdingbar. Ziel des Projekts mdfBIM war die Machbarkeitsprüfung der teilautomatisierten Erstellung eines geometrischen Bestandsmodells, das mit den homogenisierten Bestandsunterlagen veredelt wird. Hierfür wurde ein Demonstratorbauwerk in Hannover betrachtet.
Ziele

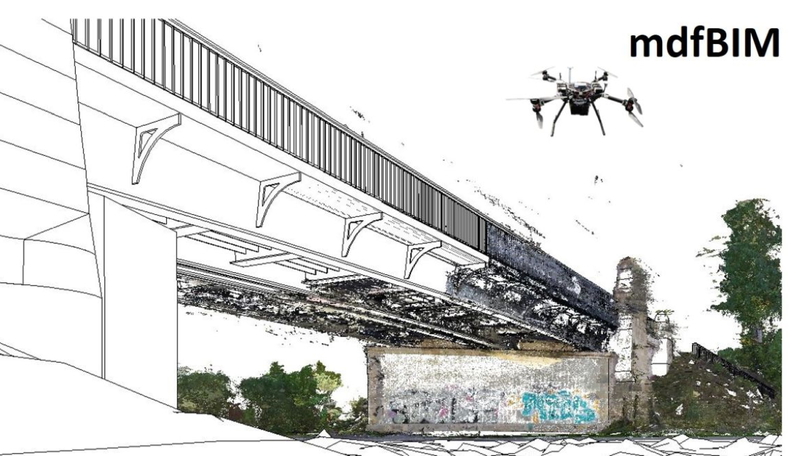

Ergebnisse und Wirkung Das Demonstratorbauwerk wurde mit einer Drohne überflogen und mittels Photogrammetrie und LiDAR aufgenommen. Anschließend wurden die Aufnahmen zu einer Masterpunktwolke zusammengeführt. Durch eine Prozessmodellierung nach BPMN 2.0 konnten insbesondere bei der Homogenisierung der sehr heterogenen Bestandsunterlagen Automatisierungspotentiale identifiziert werden. Durch trainierte neuronale Netze wurden automatisiert Objekte erkannt und jeder Punkt entsprechend semantisiert, um im Anschluss in Kombination mit den vorhandenen Plänen ein objektorientiertes Building Information Modeling (BIM)-Modell zu erstellen. Das Projektziel der Überprüfung der grundlegenden Machbarkeit zur Multi-Daten-Fusion und teilautomatisierten Generierung eines BIM-Modells konnte dadurch nachgewiesen werden. Zudem wurde beispielhaft dargelegt, dass durch eine künftige teilautomatisierte Bestandsmodellerstellung gegenüber einer manuellen Modellierung erhebliche Ressourcen- und damit Kosteneinsparungen möglich sind.
